1、齒條

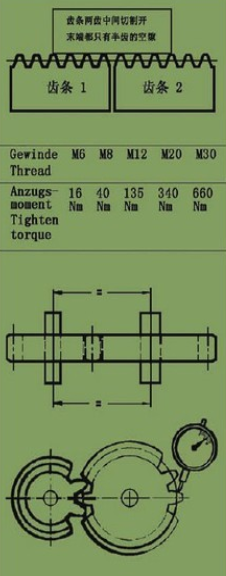

為了使標準齒條達到我們需要的任何長度，齒條被切割以便每個產品的末端都有半齒的空隙。對應的圖表顯示了齒1和齒2如何進入相應的齒條位置反向齒切割適應方法同樣適用于連接斜齒系統(請看相關尺寸表)。

為確保優化配置，我們建議齒條安裝時在齒廓角上預鉆安裝孔，組裝時同樣需要鉆孔，安裝螺紋需要通過扭力扳手和桌面鎖緊，以達到12.9內六角螺釘?shù)呐ぞ亍?duì)于0.5M長的齒條，必須使用針孔。

2、齒輪齒條的搭配

兩條齒輪線必須平行，中心距離和中心位置公差必須遵循DIN3964的質量要求。關于操作模式和法蘭背的要求請參看DN3967齒輪驅動時，可以通過調節相應的驅動元素之一，來逐個調節法蘭背隙。以下法蘭背隙的參考數值，適用于滾齒。長度0.5m的齒條，必須使用螺絲。

適合小型齒輪 模數1到2.5 0.1mm

適合中型齒輪 模數3到4 0.2mm

適合大型齒輪 模數5到10 0.3mm

如果使用高負載的配對齒條，建議檢查負載下得連接反應。

以上僅供參考了解，關于齒輪齒條的安裝等，如有不清楚的地方或相關加工需求，都可向峰茂廠家免費咨詢。
