一種大模數齒條在普通臥式銑床上加工的方法說明如下，供參考了解。

大模數齒條加工方法：

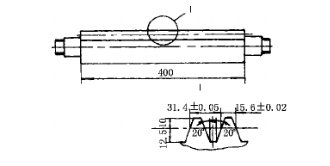

上圖是一模數為100mm的齒條，精度等級為9GB10096-98，因惡性損壞需重新制作。

齒條的加工方法有2種：

范成法加工：

需專用機床即齒條插床。

仿形法加工：

需要成形刀具。

維修單位無齒條插床，制作或購買專用刀具既不經濟且周期長，為此根據齒條齒形壓力角20，齒廓為直線的特點，設計了在普通銑床上用鋸片銑刀切制齒形的應急方案。

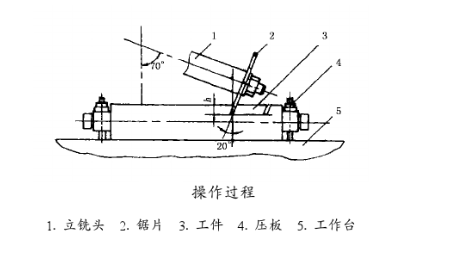

具體操作如下圖所示，將工件壓緊于X62W型銑床工作臺T形槽上并找正，銑齒頂平面后，在立銑頭上裝鋸片銑刀，將立銑頭轉70°角，加工齒形一側，保證深度h=225mm。

一側齒面全部銑完后，如將立銑頭反向轉140°角銑另一側齒面，會帶來2個問題：

1、兩側壓力角很難保持一致；

2、本工件較長，機床行程不夠，需2次裝夾。

直接將工件調頭裝夾打表保證齒頂平面的平面度在0.03mm以內，立銑頭不動。銑齒另一側，第一齒按齒頂劃線對刀試切加工，切下如下圖中所示的西瓜條。最后用端銑刀將齒底部殘留三角區清根即成。

大模數齒條齒廓形狀簡單(齒廓為直線)且精度要求不高，在礦山、水泥、化工等行業使用范圍較廣。
